轧钢机轧机系列

一．用途 　　用于将4＂，6＂，8＂10＂钢锭轧成各种规格的钢坯或型材． 二．设备组成 　　由主电机．主减速机．人字齿轮机座和一架或几架轧机组成．（下列轧机是安装于轧钢车间中的主机列．本厂还可以根据用户需要配套推钢机．移钢机．辊道．升降台．冷床．剪断机等各种辅助设备．）

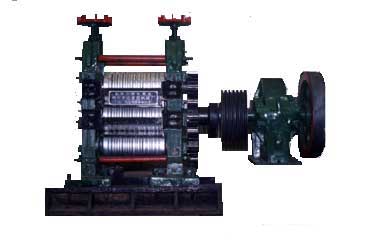

Ф400轧机

单位 Ф250×5 Ф300×5 Ф350×1 Ф350×3 Ф400×2 Ф500×2 Ф550×3 Ф600×3 轧辊直径(最大/最小) mm Ф280/Ф245 Ф325/Ф280 Ф370/325 Ф370/Ф325 Ф430/Ф380 Ф540/Ф480 Ф580/Ф520 Ф630/Ф580 轧辊辊身长度 mm 1# 　700 2#~5# 600 1#　900 2#3#4#750 5#　600 1000 1#2# 1000 3#　600 1100 1500 1500 1#2# 1700 3# 1500 轧辊转数 r/min 192.6 250 137 176 134 89   80 轧制力(双片) KN 600 1000 1200 1200 1800 3000   4000 主减速机 中心距 mm 700 1000 800 1000 1200 1600   1700 速比   2.57 2.36 5.357 2.76 3.65 6.62   6.30 齿轮机座中心距 mm 250 300 350 350 400 520   600 主电机功率 kw 500 1000 380 630 1000 1250   2000 外形尺寸 (长×宽×高) mm 16900×2245×2300 20000×3230×2600 10100×2500×3000 17615×2000×3000 17500×3500×3300 18000×5000×3900 13000×2600×4442 20000×5000×4584

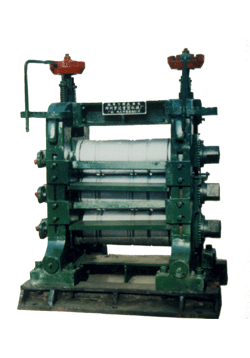

三辊轴承机架	三轴齿轮机座
1M减速机	JY￠220轴承轧机

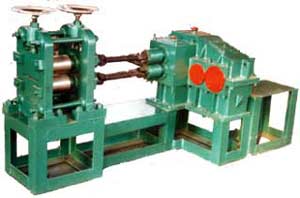

Ф500×1000二锟式板带轧机	400二辊冷轧机架
二轴齿轮机座	Φ120×200冷带轧机
400二轴箱	Ф180×200冷轧二锟精轧机
名称 产品型号 主要技术参数 电机功率(kw) 设备重量(t) 备注 轧辊尺寸(mm) 坯料尺寸(mm) 成品尺寸(mm) 轧制力(KN) 轧制速度(m/s) 辊身长度 辊径 厚 宽 厚 宽 系 列 二 辊 轧 机 Ф170×300mm 300 170 2.0 200 0.17   450 0.2-0.4 24.5 4.7 主要 用于 热轧 板带 材的 轧制 Ф250×300mm 300 250 10 200 0.5   1000 0.3 55 8.5 Ф250×350mm 250-300 184-200 6 200-260 1.2   1000 0.3 75 11.5 Ф310×400mm 400 300-310 0.45 140-300 0.12-0.15 140-300 1176 0.99 125 23.6 Ф350×350mm 350 350 12 240 1   1250 0.49 115 30.6 Ф420×350mm 350 420 30 250 1   1800 0.45 160 48.5 Ф485×850mm 850 455-485 30 330-560 0.45     0.88 275 52 Ф500×1200mm 1200 500 10 1050 0.5   2500 0.63 130 58 Ф500×1350mm 1200 510-490 20 1100 0.8 1100 4000 0.89 210 66

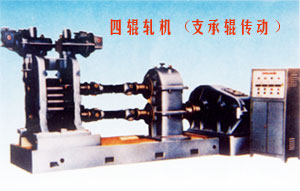

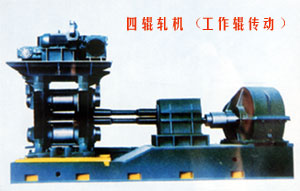

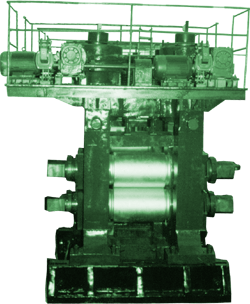

四辊冷轧机架　Φ150/Φ400×600	四辊冷轧机架 Φ180/Φ420×450

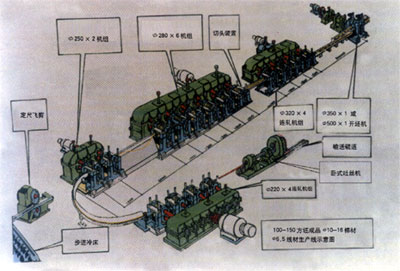

高速线材连轧生产线示意图
一拖二连轧分配箱		一拖六连轧齿轮箱
